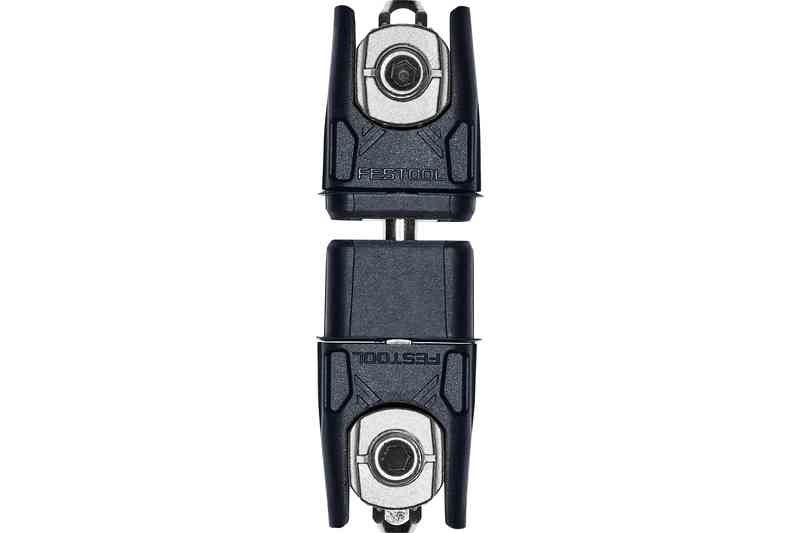

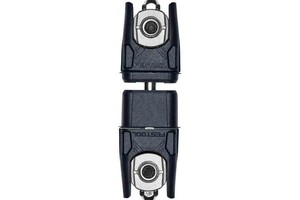

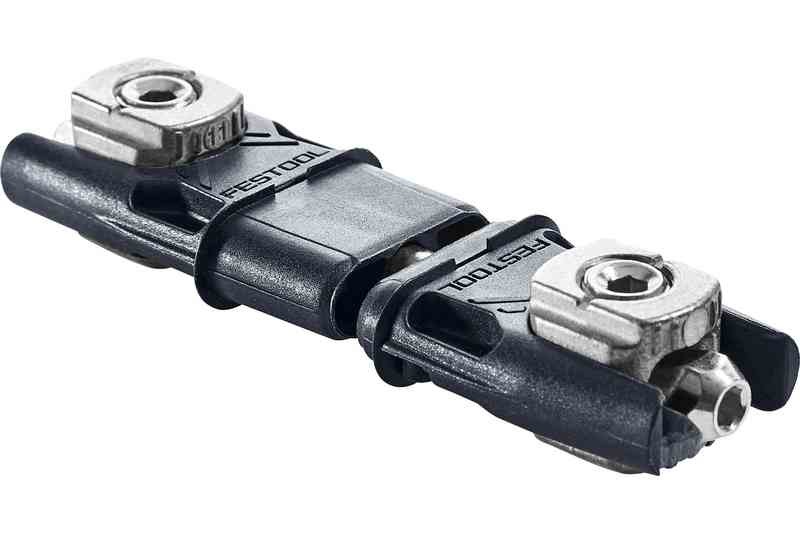

Centralni konektor MSV D8/25
- Kataloški broj:203167
- Oznaka:MSV D8/25
Savršeni spoj. Sada još svestranije.
Novi DOMINO konektori za osnovnu strukturu i konektori za nameštaj omogućavaju stabilne, ali fleksibilne dizajne nameštaja koje se mogu ponovo razdvojiti. Zbog velike svestranosti, oni pružaju vrlo veliki raspon primena - od spojeva ugaonih panela do spojeva srednjeg panela do spojeva između niza rupa. Za jedinstvenu fleksibilnost, brzinu i efikasnost.
-
Pametan DOMINO sistem omogućava veoma jednostavno i precizno pozicioniranje spojeva, čineći dodatni zastoj i pomoćna sredstva za pozicioniranje nepotrebnim. Za efikasan i brz rad
-
Velika udaljenost zatezanja konektora i dugi vijci znatno olakšavaju sklapanje nameštaja. Montaža ormara stoga nije problem i to možete lako uraditi sami.
-
Elementi za pričvršćivanje koji se namotavaju štite svaku komponentu nameštaja od ogrebotina
-
Dostupnosti odstupanja i rezanja do 1,4 mm nadoknađuju se bez problema pomoću učvršćenja
-
Novi odvojivi DOMINO konektori za osnovnu strukturu i konektori za nameštaj savršeno su pogodni za ploču debljine 18 mm do 28 mm
-
za 25 spojeva središnje ploče sa DF 500
-
šablon za bušenje je potreban za bušenje rupa na površini učvršćivača DOMINO D 8 mm
-

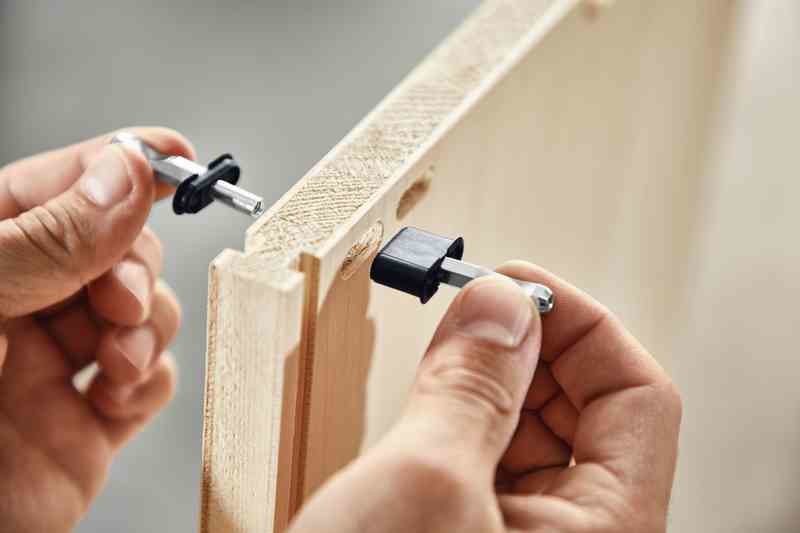

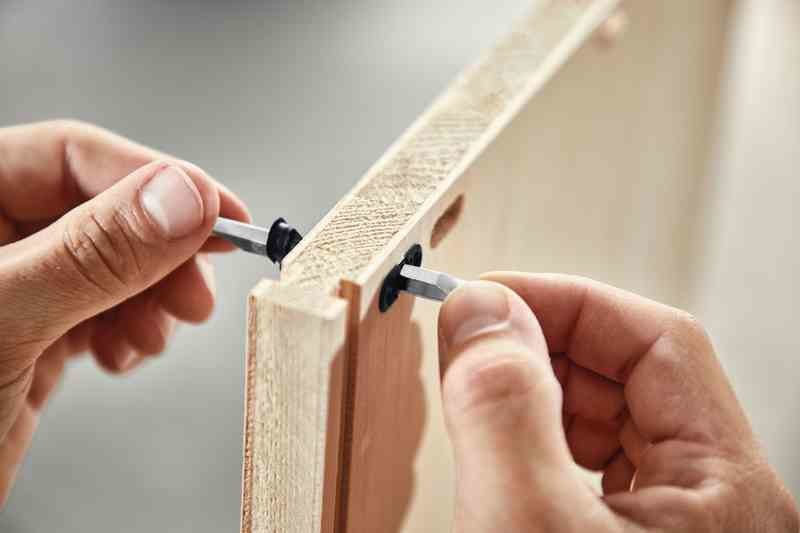

DOMINO / DOMINO MSV D8 / 25 konektor je postavljen kako na ploči ormarića tako i na dnu konstrukcije pomoću DOMINO DF 500
|
Sa DOMINO DF 500
Svi spojevi se mogu brzo i lako izraditi pomoću DOMINO DF 500 mašine za spajanje.
|
|
Ne može biti lakše

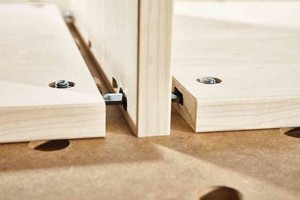

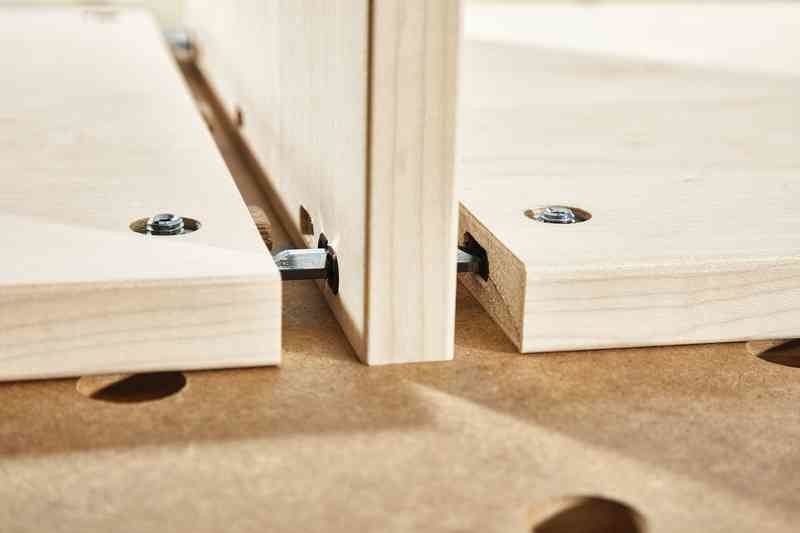

Ne postoji lakši način izrade odvojivog ugaonog spoja. Obrazac bušenja - koji se može koristiti sa sistemom za vađenje - određuje tačan položaj izbušene rupe i ispravnu dubinu bušenja, što garantuje rad bez grešaka.
|
|
Sve kao i obično

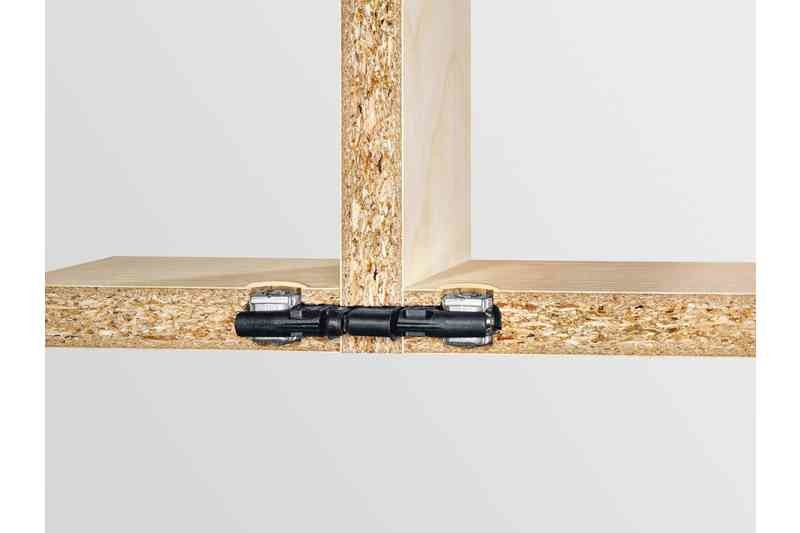

Spoj središnje ploče proizvodi se na isti način kao i ugaoni spoj. Jedina razlika je što se na središnjoj ploči vrši prolazni otvor sa DOMINO spojnicom DF 500. Konektor se ubacuje kroz ovaj otvor i baze dveju konstrukcija mogu se zatim učvrstiti na uobičajeni način.
|
|
Optimalna čvrstoća
Spojeni metalni klinovi za veze daju spojnici optimalnu čvrstoću i osigurava da spoj na središnjoj ploči ima visoku stabilnost.
|
|
Različite debljine materijala. Nema problema
Sve debljine materijala između 18 mm i 28 mm mogu se bez problema obraditi pomoću priključaka.
|
|
Kataloški broj
|
203167
|
|
Zajedničko učvršćenje (8-mm DOMINO poprečni preseci)
|
D8
|
|
DOMINO dubina rute za bočni deo
|
15 mm
|
|
DOMINO smerna dubina osnovnog dela
|
28 mm
|
|
Prečnik bušenja u osnovnom delu
|
15 mm
|
|
Debljina ploče
|
18 - 28 mm
|
