TW16-20-10-2K Stezni element
- Kataloški broj:TW16-20-10-2K
- Oznaka:BESSEY TW16-20-10-2K
- Precizno stezanje
- Profil od kaljenog čelika i klizna čeljust za elastičnije stezanje
- Razne verzije dizajna:
- Visoko kvalitetna 2-komponentna plastična ručka i šipka sa zaobljenim krajevima– svaka sa trapezoidnom navojnom osovinom , bez upotrebe alata prilikom zamene stezne ploče
- Poluga sa indeksiranim mehanizmom, za kontrolisano, brzo i stezanje otporno na vibracije
- TW16: Snaga stezanja do 3,000 N, TW28: Snaga stezanja do 5,000 N
- Precizno stezanje
- Profil od kaljenog čelika i klizna čeljust za elastičnije stezanje

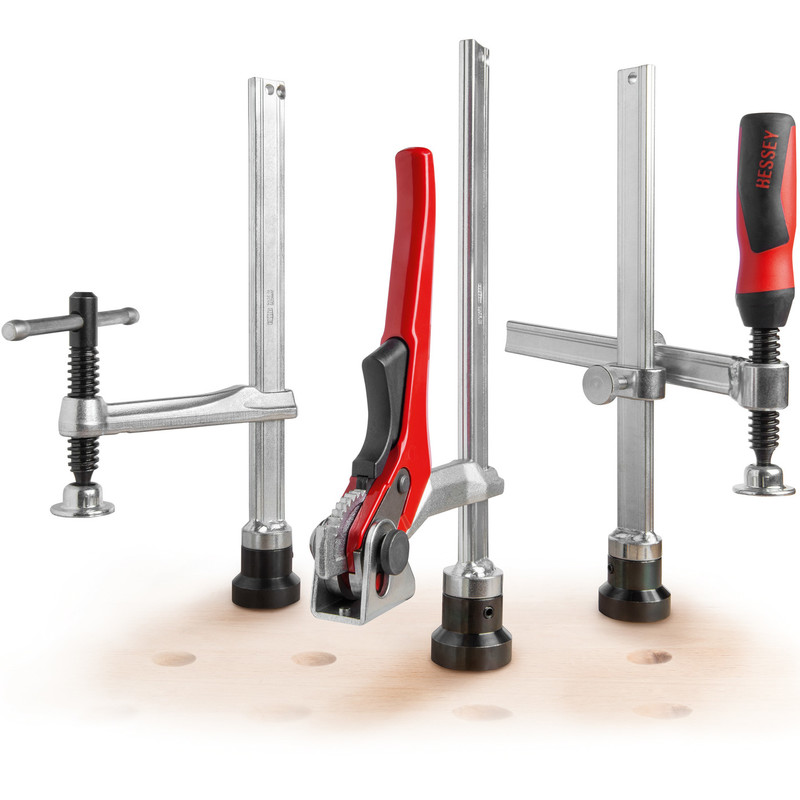

- Razne verzije dizajna:

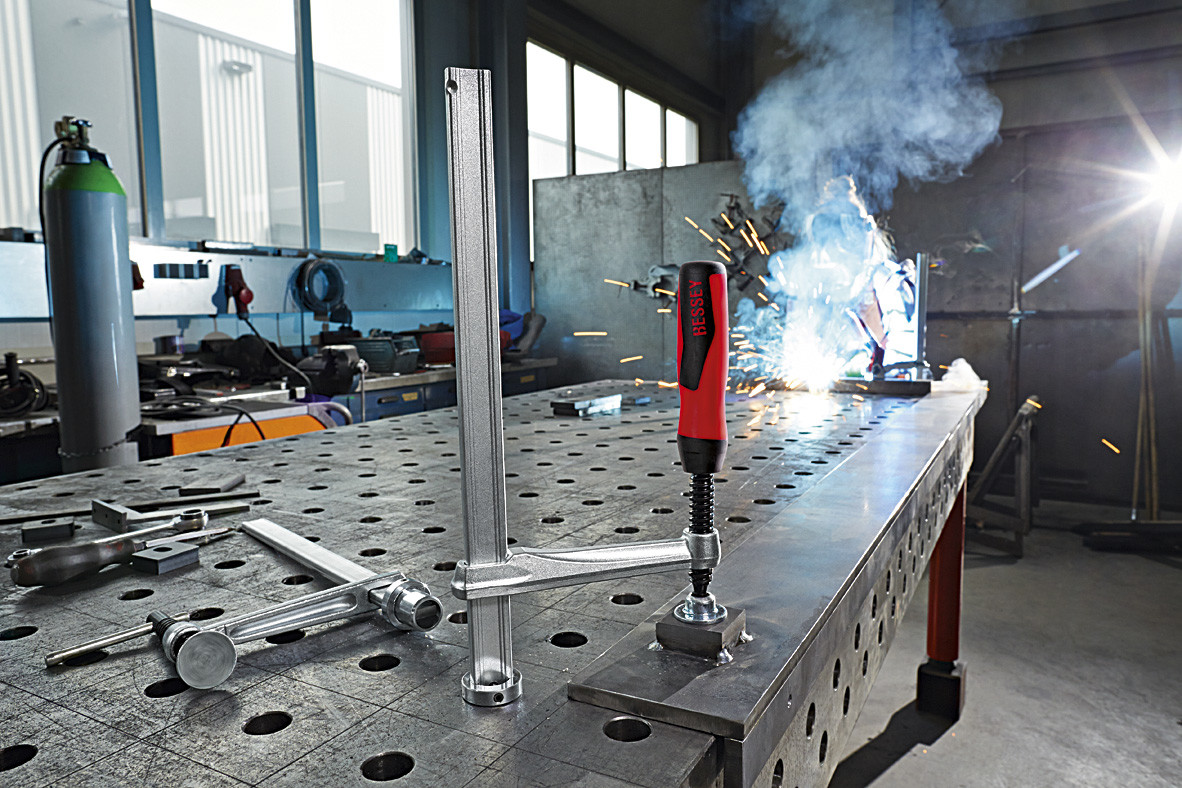

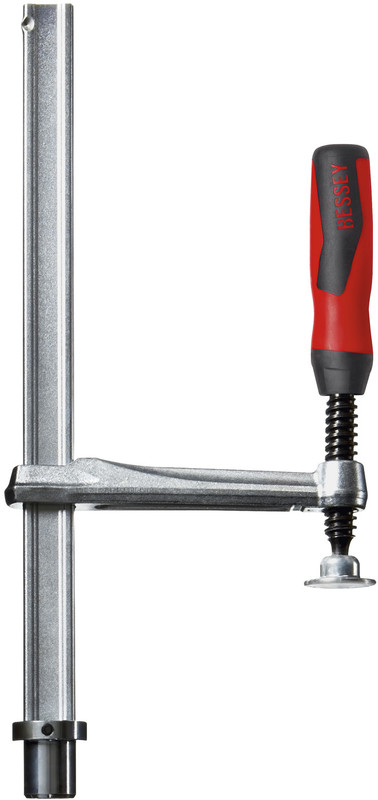

- Visoko kvalitetna 2-komponentna plastična ručka i šipka sa zaobljenim krajevima– svaka sa trapezoidnom navojnom osovinom , bez upotrebe alata prilikom zamene stezne ploče

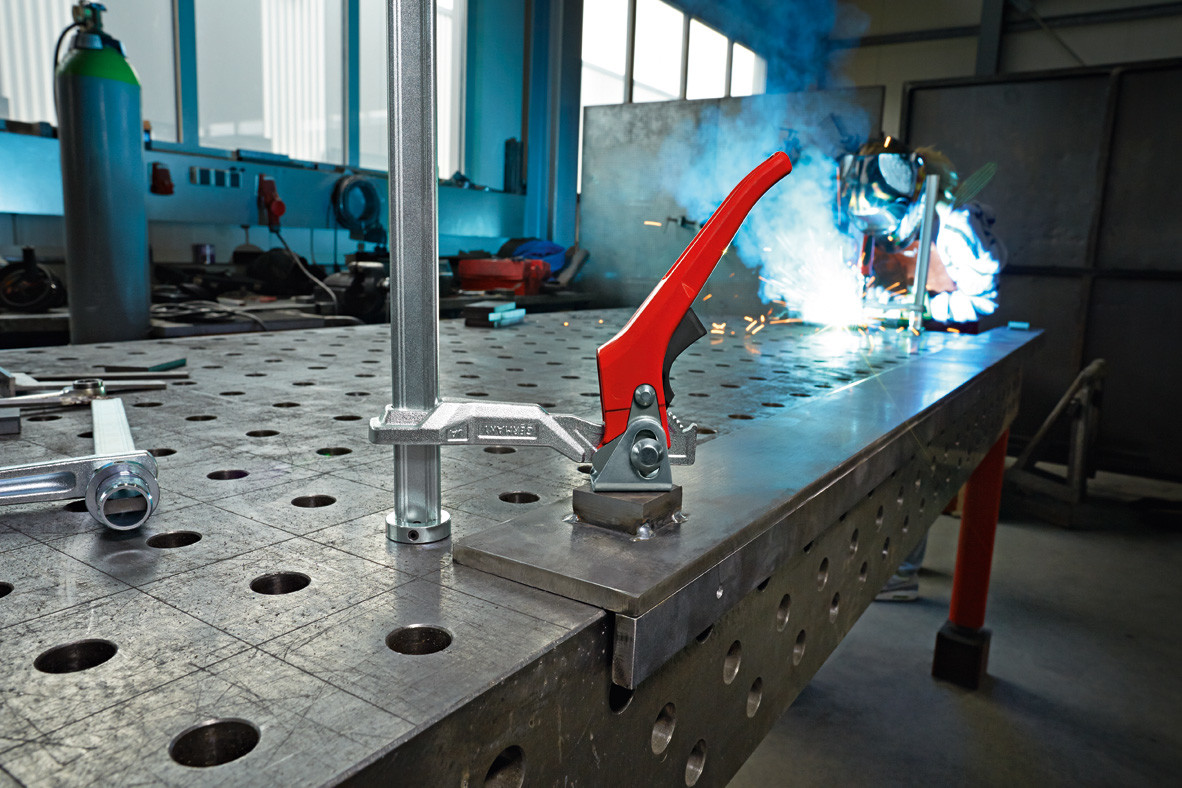

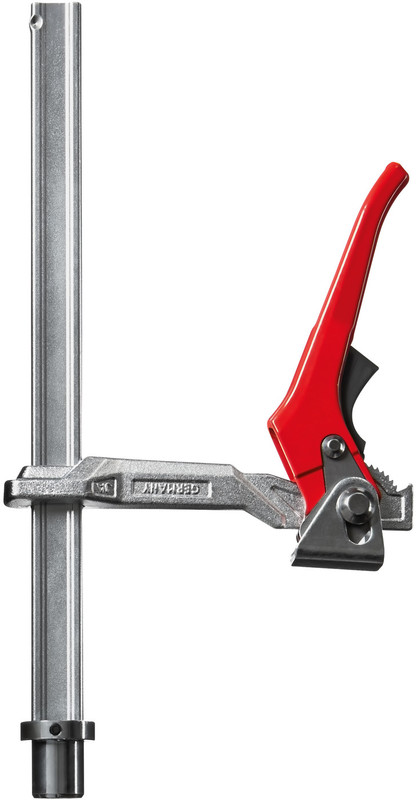

- Poluga sa indeksiranim mehanizmom, za kontrolisano, brzo i stezanje otporno na vibracije
- TW16: Snaga stezanja do 3,000 N, TW28: Snaga stezanja do 5,000 N
Oznaka | Šraf Ø | Visina | Dubina | Šina | Težina |
mm | mm | mm | mm | kg | |
TW16-20-10-2K | 16 | 200 | 100 | 22 x 8.5 | 0,93 |
TW16-20-10K | 16 | 200 | 100 | 22 x 8.5 | 0,86 |
TW16-20-10H | 16 | 200 | 100 | 22 x 8.5 | 1,01 |
TW28-30-12-2K | 28 | 300 | 120 | 28 x 11 | 1,68 |
TW28-30-14-2K | 28 | 300 | 140 | 28 x 11 | 1,70 |
TW28-30-12K | 28 | 300 | 120 | 28 x 11 | 1,62 |
TW28-30-14K | 28 | 300 | 140 | 28 x 11 | 1,65 |
TW28-30-12H | 28 | 300 | 120 | 28 x 11 | 2,07 |
TW28-30-14H | 28 | 300 | 140 | 28 x 11 | 2,10 |
